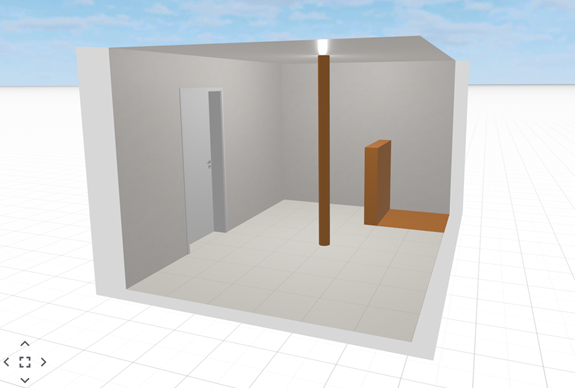

Dans SimpliPlan, vous pouvez ajouter des composants, tels que des pré-murs, des rampes et des contreventements, à votre plan. Par Exemple, comme colonne, zone de douche, caisson de baignoire ou comme zone séparée pour le carrelage. Une fois qu'un composant a été ajouté au plan, il peut ensuite être modifié.
| Remarque : Pour plus d'informations sur la séparation des zones de mosaïque, voir Créer une zone de matériau. |
Ajout de composants
Dans le mode Pièce:
- Sous Composants, situé dans le panneau de gauche, faites un clic gauche et maintenez le composant souhaité.
-
Glissez-déposez dans le plan.
Remarque : Appuyez sur la touche MAJ du clavier et maintenez-la enfoncée pour effectuer un mettre libre.
Pour supprimer un composant, vous pouvez cliquer sur l'icône Supprimer , située en haut à droite de l'écran :
Vous pouvez désormais modifier la position et les dimensions du composant à l'aide des menus situés sur le côté droit de l'écran, sous les rubriques Positionnement et Propriétés:
Positionnement
Sous Positionnement, vous pouvez ajuster l' emplacement du composant à l'aide des icônes.
| Note: le champ Longueur de l'incrémentation détermine la distance parcourue lors de l'utilisation des curseurs Déplacer la sélection vers le haut , Déplacer la sélection vers le bas , Déplacer la sélection vers la gauche et Déplacer la sélection vers la droite. Le champ Faire pivoter la longueur d'incrémentation détermine les degrés de rotation lors de l'utilisation des boutons Faire pivoter la sélection vers la gauche et Faire pivoter la sélection vers la droite. |
Vous pouvez également accéder à des options supplémentaires sous les onglets :
- Sous l'onglet Position , vous pouvez ajuster la hauteur du composant en saisissant de nouvelles informations dans les champs Bord supérieur au sol et Bord inférieur au sol .
- Sous l'onglet Rotation , vous pouvez utiliser les icônes pour faire pivoter et incliner le composant.
Note: le champ Faire pivoter la longueur d'incrémentation détermine les degrés de déplacement lors de l'utilisation des boutons Faire pivoter la sélection vers la gauche , Faire pivoter la sélection vers la droite , Inclinez à gauche , Inclinez à droite et Inclinaison vers l'avant.
- Sous l'onglet Type , vous pouvez cliquer sur les icônes ci-dessous Choisissez le type de mesure du mur, pour sélectionner différentes mesures à afficher.
Note: Les mesures ne sont visibles que dans la Vue 2D .
Propriétés
Sous Propriétés, vous pouvez :
- Modifiez la hauteur du composant en saisissant de nouvelles informations dans le champ Hauteur .
Remarque : Non disponible pour Cube.
- Modifiez la longueur du composant en saisissant de nouvelles informations dans le champ Longueur .
Remarque : Non disponible pour Pré-mur tronqué (dans le sens de la longueur), Angle (triangle) et Cube.
- Modifiez la largeur du composant en saisissant de nouvelles informations dans le champ Largeur .
Remarque : Non disponible pour Cube.
- Modifiez la hauteur du côté court du composant en saisissant de nouvelles informations dans le champ Hauteur côté court .
Remarque : Disponible uniquement pour Pré-paroi tronquée (en diagonale) et Pré-paroi tronquée (dans le sens de la longueur).
- Modifiez la longueur du côté court du composant en saisissant de nouvelles informations dans le champ Longueur côté court .
Remarque : Disponible uniquement pour Pré-mur tronqué (en diagonale).
- Modifiez l'angle du composant en saisissant de nouvelles informations dans le champ Angle .
Remarque : Disponible uniquement pour Pré-paroi tronquée (en diagonale), Pré-paroi tronquée (dans le sens de la longueur) et Accolade.
- Modifiez la profondeur du composant en saisissant de nouvelles informations dans le champ Profondeur .
Remarque : Disponible uniquement pour Pré-mur tronqué (dans le sens de la longueur), Entretoise et Angle (triangle).
- Modifiez l'épaisseur du composant en saisissant de nouvelles informations dans le champ Épaisseur .
Remarque : Disponible uniquement pour Brace.
