Dans SimpliPlan , les utilisateurs peuvent utiliser le Trou découpé fonction pour insérer un lavabo (également appelé évier) dans un meuble bas ou un plan de travail.
Note: Les utilisateurs doivent également voir Utilisation de la forme d'édition pour faire une coupe partielle pour votre lavabo.
Dans le menu Pièce , Articles ou Outils:
- Positionner le lavabo à l'endroit souhaité sur le meuble bas ou le plan de travail.
- Click gauche le lavabo pour le sélectionner.
- En dessous de Objet du fabricant , situé sur le côté droit de l'écran, cliquez sur le Trou découpé bouton.
- Dans le Convertir l'objet boîte de dialogue, cliquez sur Oui .
La forme du lavabo aura alors été découpée dans le meuble bas ou le plan de travail.

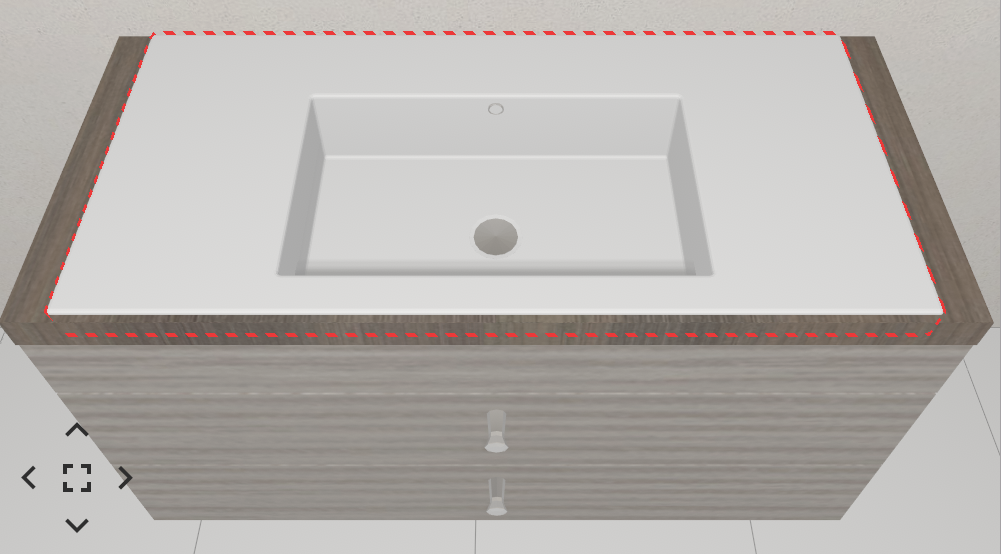

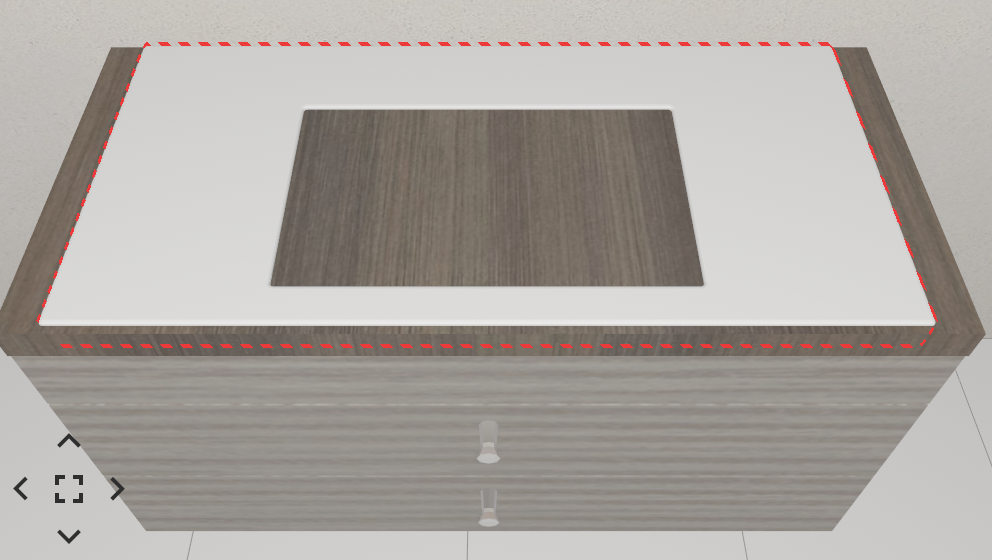

| Avant de | Après |
Modification de la forme d'un trou découpé
Dans le menu Pièce , Articles ou Outils:
- Après avoir effectué le Trou découpé une fonction, click gauche le lavabo pour le sélectionner.
- En dessous de Objet du fabricant , situé sur le côté droit de l'écran, cliquez sur le Trou découpé bouton.
Les utilisateurs disposent désormais de plusieurs options pour modifier la forme du trou découpé :
-

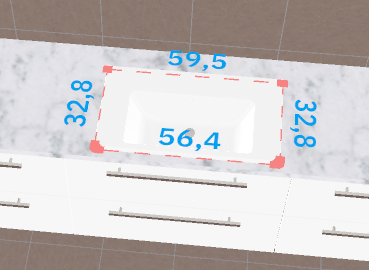

- En dessous de Changer forme , dans la boîte de dialogue située en bas à droite de l'écran, l'utilisateur peut augmenter ou diminuer la taille du trou découpé en entrant une valeur à ajouter ou à soustraire dans le Taille domaine. UNE vert affichera un aperçu des nouvelles dimensions du trou découpé.
- Les utilisateurs peuvent click gauche les mesures du trou découpé, indiquées dans bleu , et saisissez une nouvelle valeur dans la zone. presse Entrer sur le clavier pour confirmer.
- Les utilisateurs peuvent cliquer et faire glisser les points, représentés par carrés rouges , pour modifier la forme du trou découpé.
- Les utilisateurs peuvent ajouter de nouveaux points en double-cliquer le long de la pointillés rouges qui décrivent la dimension du trou mignon.
Noter: Les points peuvent être supprimés en clic gauche pour les sélectionner et en appuyant sur la Supprimer touche du clavier. - En dessous de Contrôle de l'outil , dans la boîte de dialogue située en bas à droite de l'écran, l'utilisateur peut utiliser les icônes pour Supprimer , Annuler , Annuler/annuler une action et Appliquer les changements:
- En dessous de Changer forme , dans la boîte de dialogue située en bas à droite de l'écran, l'utilisateur peut augmenter ou diminuer la taille du trou découpé en entrant une valeur à ajouter ou à soustraire dans le Taille domaine. UNE vert affichera un aperçu des nouvelles dimensions du trou découpé.
