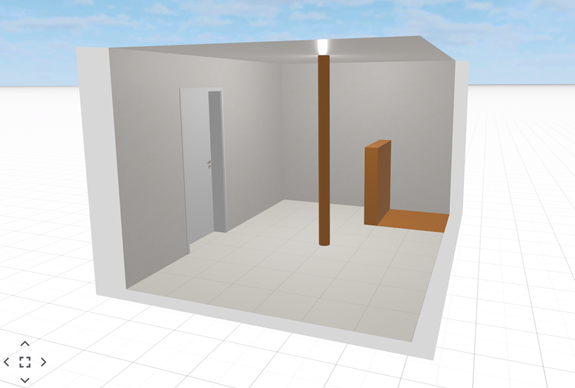

En SimpliPlan , los usuarios pueden agregar componentes, como muros previos, rampas y riostras, a su plano. Por ejemplo, como columna, zona de ducha, cajón de bañera o como zona separada para alicatar. Una vez que se ha agregado un componente al plan, se puede editar.
Nota: Para obtener más información sobre la separación de áreas de mosaico, consulte Crear área de materiales .
Adición de componentes
En modo Pieza :
- Bajo Componentes , ubicado en el lado izquierdo de la pantalla, haga clic con el botón izquierdo y mantenga presionado el componente deseado.
- Arrastre y suelte en el plano.
Nota: Mantenga presionado el botón CAMBIO clave en el teclado para colocar libremente.
Para eliminar un componente, los usuarios pueden hacer clic en el Borrar icono, ubicado en la parte superior derecha de la pantalla:
Los usuarios pueden modificar la posición y las dimensiones del elemento usando los menús ubicados en el lado derecho de la pantalla, bajo los apartados Colocación y Propiedades .
Colocación
En Colocación , los usuarios pueden ajustar la ubicación del elemento usando los iconos.
Nota: El campo Longitud del paso determina la distancia recorrida cuando se usan los iconos Subir la selección , Bajar la selección , Mover selección a la izquierda y Mover selección a la derecha . El campo Rotar la longitud del paso determina los grados que se rotan cuando se usan los iconos de Girar la selección a la izquierda y Girar la selección a la derecha .
Los usuarios también pueden acceder a opciones adicionales en las pestañas:
- Bajo la pestaña de Posición , los usuarios pueden ajustar la altura del elemento insertando un nuevo valor en los campos Espacio del borde superior y Espacio del Borde inferior .
- En la pestaña Rotación , los usuarios pueden usar los iconos para rotar e inclinar el elemento. Si el objeto está inclinado, el icono de Poner en posición vertical devuelve la plataforma a su posición predeterminada.
Nota: El campo Rotar la longitud del paso determina los grados movidos cuando se utilizan los iconos de Girar selección a la izquierda , Girar selección a la derecha , Inclinar hacia la izquierda , inclinar hacia la derecha e Inclinar hacia adelante . - En la pestaña Tipo , los usuarios pueden hacer clic bajo los siguientes iconos Elija el tipo de medición de la pared , para seleccionar las diferentes medidas que se mostrarán.
Nota: Las medidas son solo visibles en la vista 2D .
Propiedades
En Propiedades , los usuarios pueden:
- Modifique la altura del elemento introduciendo nueva información en el campo de Altura .
Nota: no disponible para Cubo . - Modifique la longitud del elemento insertando nuevos valores en el campo de Longitud .
Nota: no disponible para Premuro truncado (longitudinalmente) , Ángulo (triángulo) y Cubo . - Modifique la anchura del elemento insertando nuevos valores en el campo de Anchura .
Nota: no disponible para Cubo . - Modifique la altura del lado corto del elemento insertando nuevos valores en el campo Altura del lado corto .
Nota: Solo disponible para Premuro truncado (en diagonal) y Premuro truncado (longitudinalmente) . - Modifique la longitud del lado corto del elemento insertando nuevos valores en el campo Longitud del lado corto .
Nota: Solo disponible para Premuro truncado (en diagonal) . - Modifique el ángulo del elemento introduciendo nuevos valores en el campo Ángulo .
Nota: Solo disponible para Premuro truncado (en diagonal) , Premuro truncado (longitudinalmente) y Abrazadera . - Modifique la profundidad del elemento introduciendo nuevos valores en el campo Profundidad .
Nota: Solo disponible para Premuro truncado (longitudinalmente) , Abrazadera y Ángulo (triángulo) . - Modifique el grosor del elemento introduciendo nueva información en el campo de Grosor .
Nota: Solo disponible para Abrazadera .
