La función Corte de orificio se utiliza para insertar lavabos y fregaderos en una unidad base cortando la parte superior de la misma, para contener un lavabo dentro del área de la unidad. Si el tipo de lavabo que desea requiere que se corte el panel frontal, deberá ajustar la unidad para acomodar el corte, ya que un objeto del fabricante no se puede editar.
Esto requiere cambiar la unidad desagrupando el objeto del fabricante en sus componentes y luego quitando las partes que se verán afectadas por el corte. Una vez retirado, puedes entonces insertar una plataforma que se puede cortar alrededor de la cuenca.
Siga los siguientes pasos:
- Coloque el recipiente dentro de la unidad para verificar qué piezas deberán retirarse.
- In 3D mode, click on the unit to highlight.
- En el cuadro del asistente, haga clic en el ícono Desagrupar selección . Consulte el artículo Cómo agrupar y desagrupar objetos para obtener más detalles.
- Haga clic para seleccionar una parte que choca con la cuenca y haga clic en el ícono Eliminar selección en el cuadro del asistente.
Repita esta acción para todas las partes que chocan.
- Ahora tendrás un espacio en la unidad. Dibuja una plataforma en el espacio para reemplazar las partes removidas. Consulte Cómo insertar y editar una plataforma para obtener más detalles.

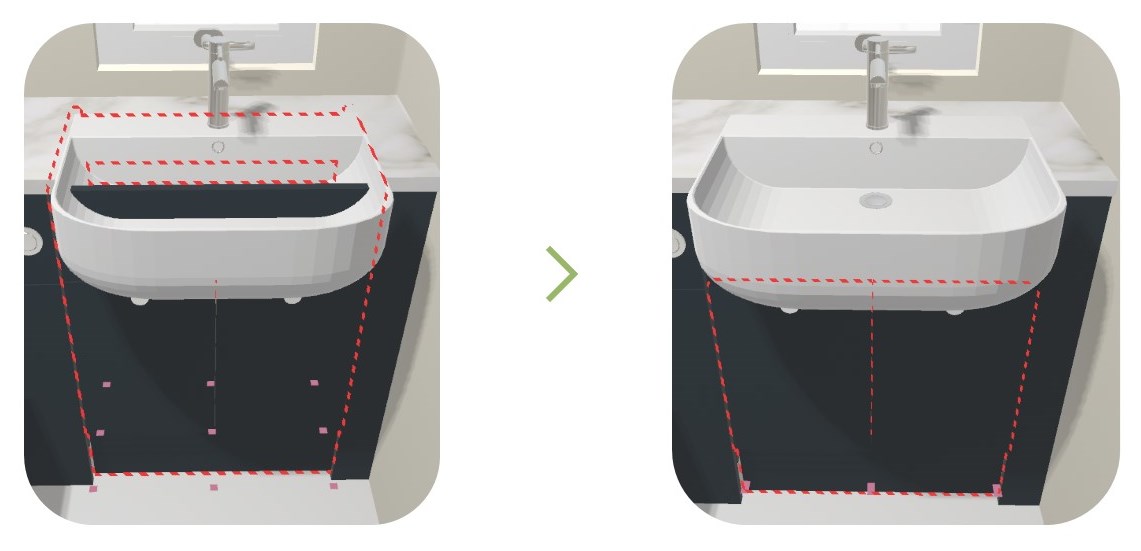

- Una vez que haya colocado una plataforma, ahora puede darle forma para acomodar la cuenca seleccionando Editar forma, agregando puntos en la plataforma y luego moviendo los puntos alrededor de la cuenca. Consulta Cómo usar la forma de edición para hacer un corte parcial para tu lavabo para obtener una guía detallada.
- Una vez dado forma, actualice los materiales para que coincidan con su unidad. Haga clic en el ícono Materiales en la barra de herramientas.
- Asegúrese de que la plataforma esté visible para seleccionar.
- Haga clic en el ícono Seleccionar debajo de la pestaña Materiales .
- Haga clic en una parte de la unidad original para seleccionar el material. El color del cursor se actualizará.
- Haga clic en la plataforma para colocar el material.
- Haga clic en Aplicar en el cuadro de diálogo Control de herramientas para aplicar el cambio.
