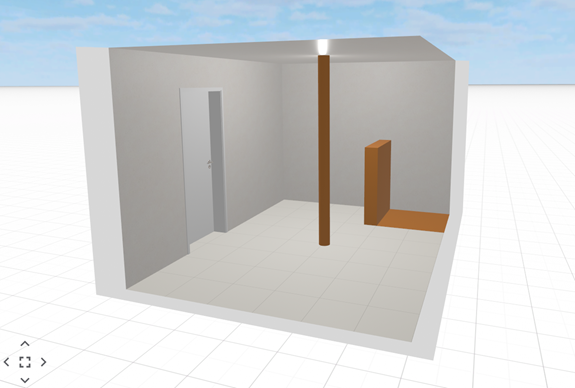

I SimpliPlan, kan brugere tilføje komponenter, såsom skalmure, ramper og bjælker, til deres projekt. For eksempel som en søjle, bruseområde, badekar-afdækning eller som separat område til flisebelægning. Når en komponent er blevet tilføjet til planen, kan den derefter redigeres.
Bemærk: For mere information om adskillelse af fliseområder, se Oprettelse af materialeområde.
Tilføjelse af komponenter
I Rum tilstand:
- Under Komponenter , placeret i venstre side af skærmen, venstreklik og hold nede den ønskede komponent.
- Træk og slip ind i projektet.
Bemærk: Tryk og hold SHIFT -tasten nede på tastaturet for at placere frit.
For at fjerne en komponent kan brugere klikke på Slet -ikonet, placeret øverst til højre på skærmen:
Brugere kan nu ændre komponentens placering og dimensioner ved hjælp af menuerne i højre side af skærmen under overskrifterne Placering og Egenskaber .
Placering
Under Placering , kan brugere justere placeringen af komponenten ved at bruge ikonerne.
Bemærk: Feltet Skift trinlængde bestemmer afstanden, der flyttes, når du bruger Flyt markeringen op , Flyt markeringen ned , Flyt markeringen til venstre og Flyt markeringen til højre ikonerne. Feltet Roter trinlængden bestemmer de roterede grader, når du bruger Roter markeringen til venstre og Roter markeringen til højre -ikonerne.
Brugere kan også få adgang til yderligere muligheder under fanerne:
- Under Placering -fanen, kan brugere justere højden på komponenten ved at indtaste nye oplysninger i Afstand øverste kant og Afstand nederste kant -felterne.
- Under fanen Rotation, kan brugere bruge ikonerne til at rotere og vippe komponenten. Hvis objektet vippes, vil Sæt i lodret position -ikonet returnere platformen til standardpositionen.
Bemærk: Feltet Roter trinlængden bestemmer graderne der flyttes, når du bruger Roter markeringen til venstre , Roter markeringen til højre , Vip til venstre , Vip til højre og Vip fremad -ikonerne. - Under fanen Type, kan brugerne klikke på ikonerne nedenfor Vælg vægmåletype , for at vælge forskellige mål, der skal vises.
Bemærk: Målene er kun synlige i 2D-visning.
Egenskaber
Under Egenskaber , kan brugere:
- Ændre højden af komponenten ved at indtaste nye oplysninger i Højde -feltet.
Bemærk: Ikke tilgængelig for terning . - Ændre længden af komponenten ved at indtaste nye oplysninger i Længde feltet.
Bemærk: Ikke tilgængelig for skalmur afkortet (på langs) , Vinkel (trekant) og terning . - Ændre bredden af komponenten ved at indtaste nye oplysninger i Bredde -feltet.
Bemærk: Ikke tilgængelig for terning . - Ændre højden på den korte side af komponenten ved at indtaste nye oplysninger i Højde kort side feltet.
Bemærk: Kun tilgængelig for skalmur afkortet (diagonalt) og skalmur afkortet (på langs) . - Ændre længden af den korte side af komponenten ved at indtaste nye oplysninger i Længde kort side -feltet.
Bemærk: Kun tilgængelig for skalmur afkortet (diagonalt) . - Ændre vinklen på komponenten ved at indtaste ny information i Vinkel feltet.
Bemærk: Kun tilgængelig for skalmur afkortet (diagonalt) , skalmur afkortet (på langs) og Bjælke . - Ændre dybden af komponenten ved at indtaste nye oplysninger i Dybde -feltet.
Bemærk: Kun tilgængelig for skalmur afkortet (på langs) , Bjælke og Vinkel (trekant) . - Ændre tykkelsen af komponenten ved at indtaste nye oplysninger i Tykkelse feltet.
Bemærk: Kun tilgængelig for Bjælke .
